Dieser Artikel erklärt die Montage von CUBE Acid MTB-Schutzblechen an den Aluminium-Hardtails wie z.B. Reaction, Attention oder Access Modellen. Im Wesentlichen haben alle MTB-Aluminiumrahmen von CUBE die gleiche Aufnahme, sodass diese Anleitung für diese Modelle zutrifft.

Array
(
    [id] => CTBpRZxxKDw
    [title] => RABE Bike Tech Hilfe: CUBE Acid Schutzbleche montieren
)

Varianten der Schutzbleche:

CUBE bietet die Acid MTB-Schutzblechsets in zwei Breiten an. 65 Millimeter Breite eignen sich für Hardtails ohne Motor und 75 Millimeter passen am besten zu E-Bikes. Zusätzlich zu den beiden Breiten stehen noch zwei Befestigungs-Optionen zur Auswahl. ST- und BB Mount stehen als Kürzel für “Seat Tube”, also Sitzrohr-, und “Bottom Bracket”, also Tretlageraufnahme. Um zu prüfen, welche Variante du für dein Bike benötigst, musst du checken, ob sich zwischen den beiden Kettenstreben im Tretlagerbereich eine Gewindeaufnahme befindet. Ist diese vorhanden, passt das BB Mount-Schutzblech. Fehlt das Gewinde an der Stelle, musst du das ST-Mount Schutzblech verwenden.

Montage Schutzblech vorne:

Wir fangen mit der Montage des vorderen Schutzblechs an. Da die meisten Mountainbike-Gabeln keine Möglichkeit bieten, das Schutzblech an der Gabel zu verschrauben, liegen dem Schutzblech-Set gummierte Halterungen bei, die an der Krone und den Holmen der Gabel befestigt werden.

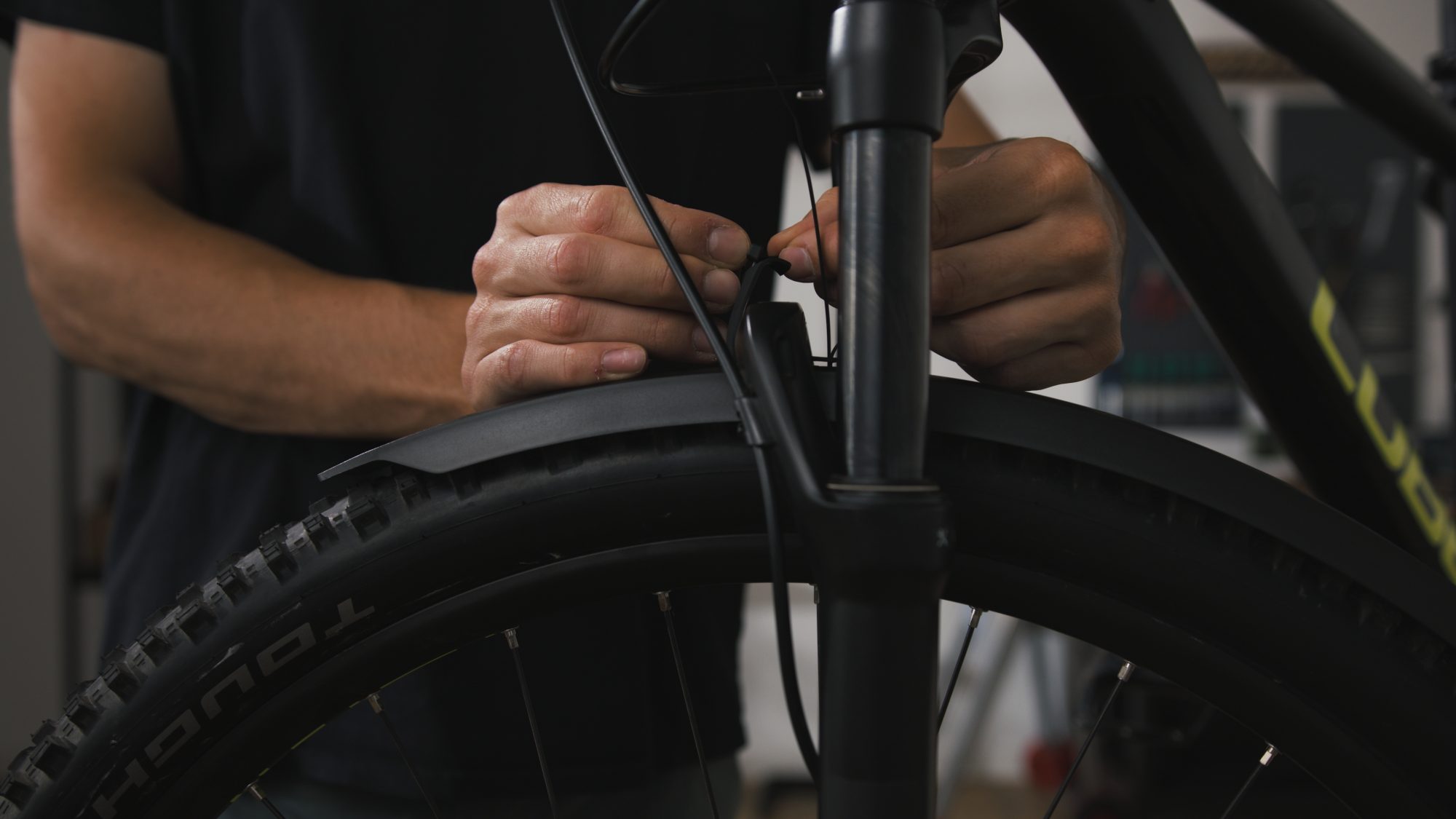

Oben ist das Schutzblech simpel und effektiv mit zwei Kabelbindern und einer Gummilasche an der Gabelkrone fixiert. Damit das Ganze ordentlich aussieht, solltest du die Köpfe der Kabelbinder am besten so weit wie möglich nach hinten schieben.

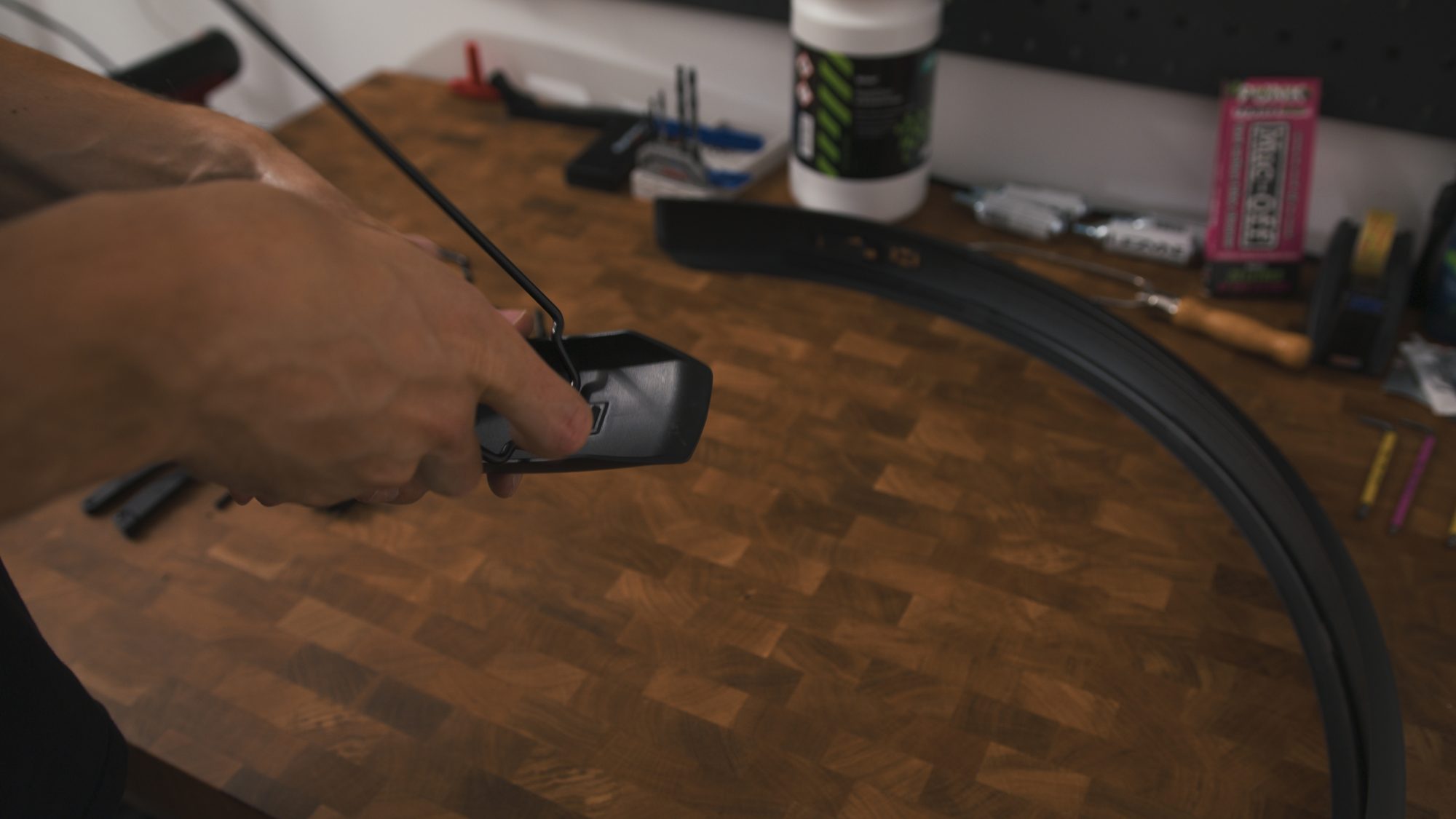

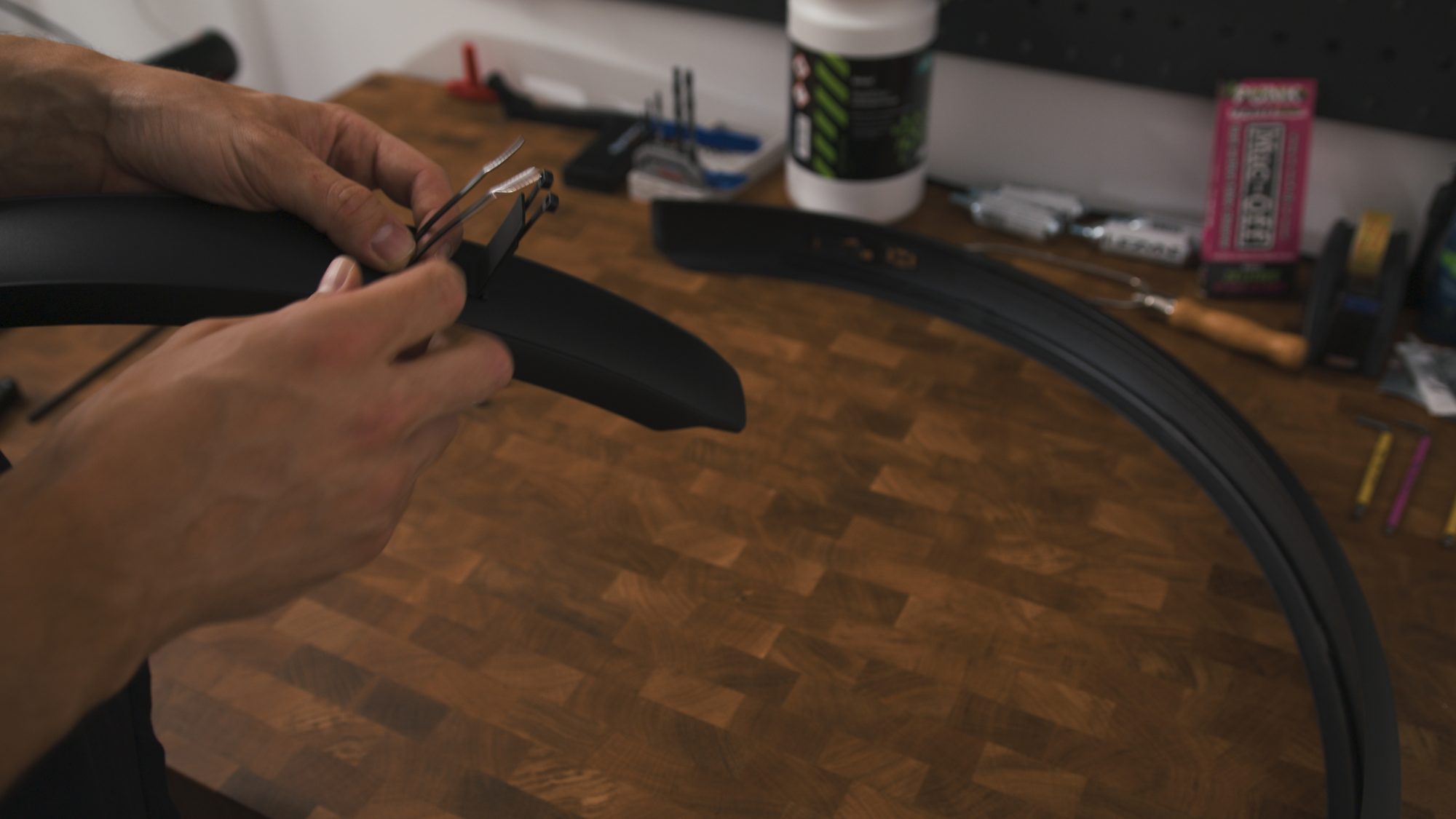

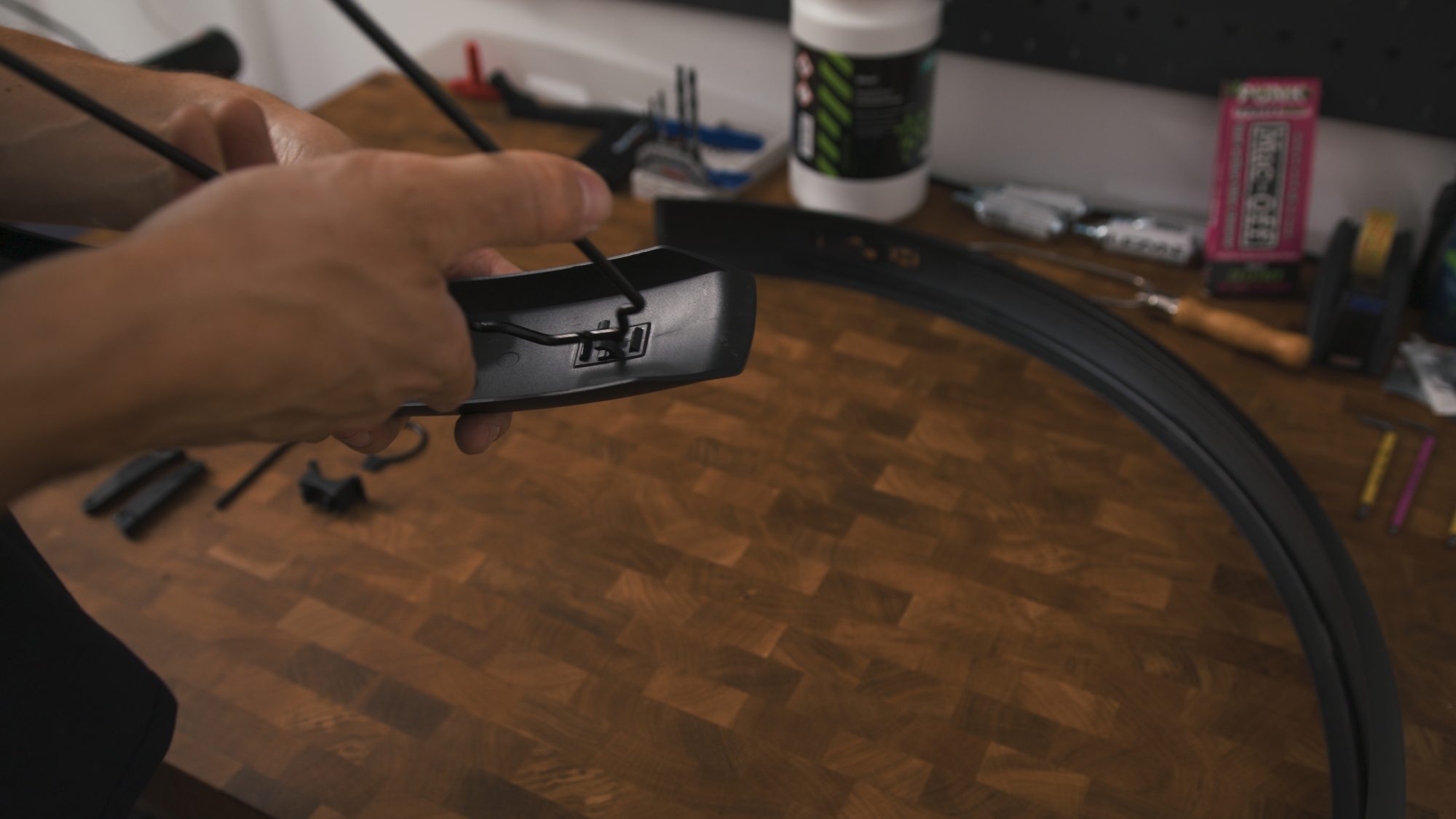

Um die Verstärkungsstrebe am Schutzblech befestigen zu können, musst du am unteren Ende einen kleinen Clip in das Schutzblech drücken. Durch eine 90 Grad Drehung schnappt die Strebe in die Halterung des Clips.

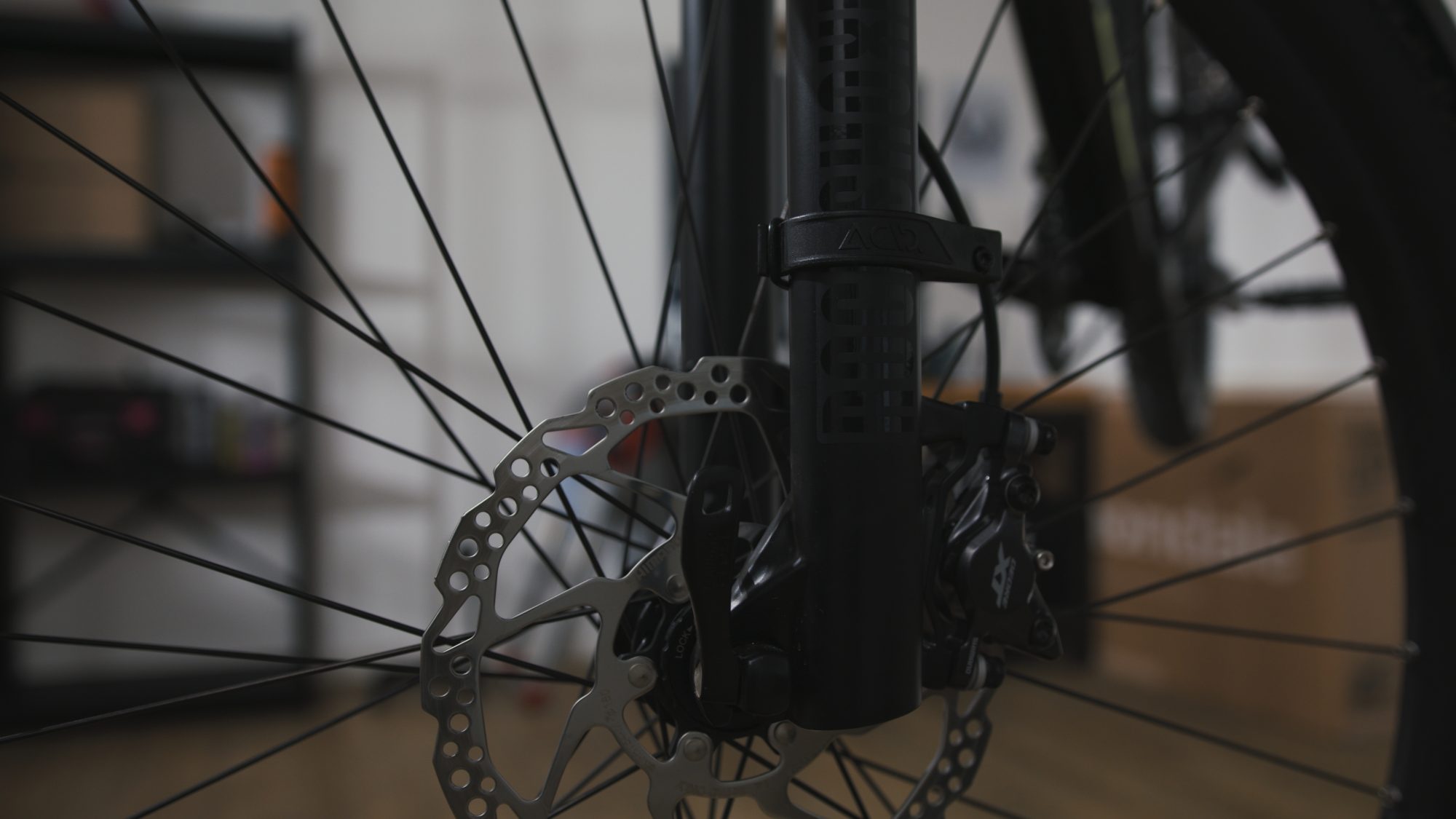

Zwei Klemmen dienen zur Fixierung der Strebe an den Holmen der Gabel. Damit das Schutzblech im richtigen Abstand zum Reifen sitzt, muss die Länge der Strebe angepasst werden. Taste dich am besten Schritt für Schritt an die korrekte Länge der Streben heran. Im Optimalfall hast du eine Eisensäge zuhause, mit der du die Streben kürzen kannst. Im Notfall funktioniert auch ein Bolzenschneider, doch Vorsicht! Schütze deine Augen vor den Enden der Streben, die du abtrennst. Ein wenig Toleranz zur Verstellung der Streben ist zwar in den beiden Klemmen vorhanden, allerdings solltest du relativ genau arbeiten und auf keinen Fall zu viel abtrennen.

Montage Schutzblech hinten

Für die Montage des hinteren Schutzblechs werden ein paar mehr Werkzeuge und handwerkliches Geschick gefordert, doch wenn du dieser Anleitung folgst, sollten auch diese Schritte keine große Herausforderung darstellen, selbst wenn du ungeübter Schrauber bist.

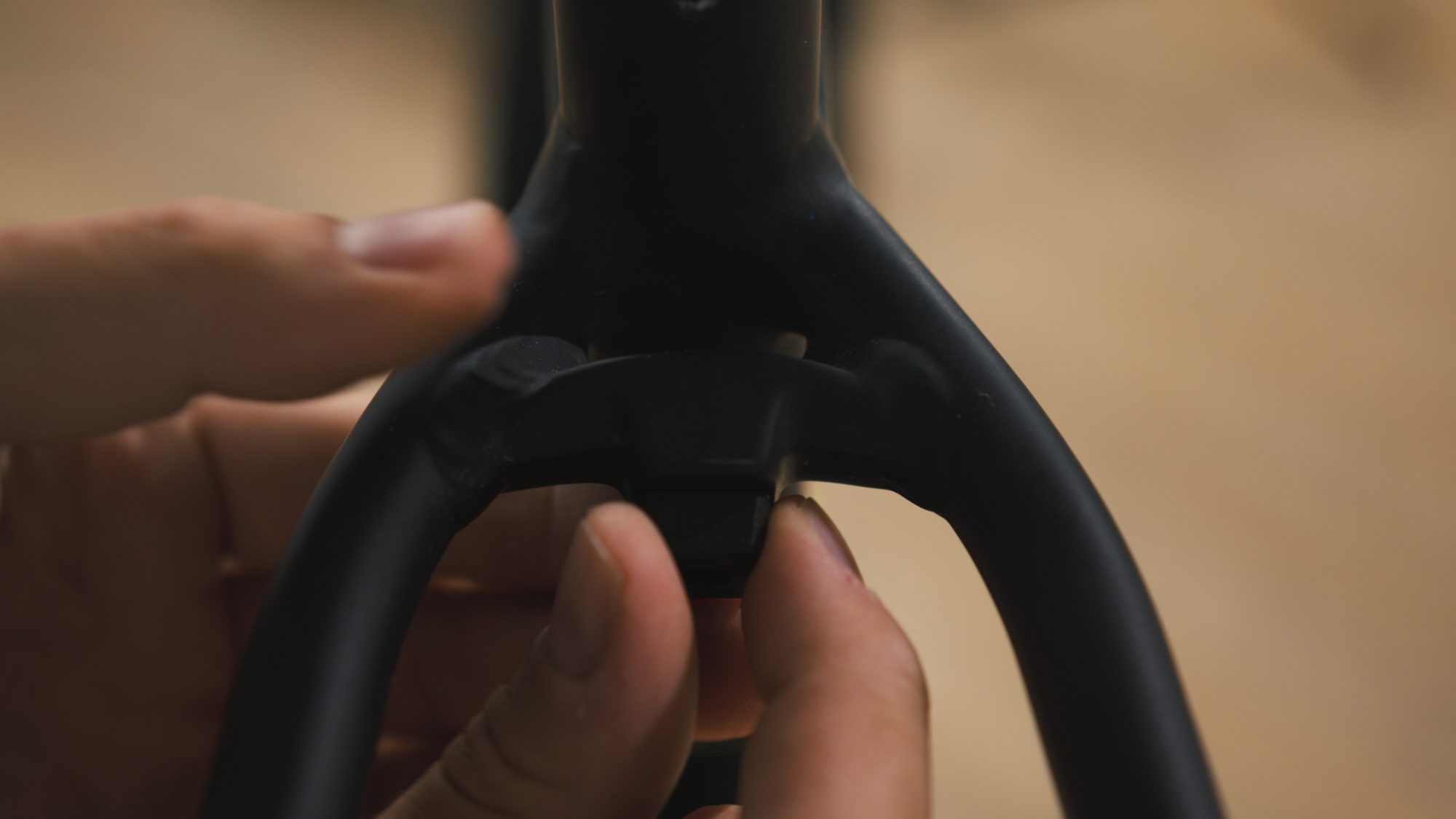

Im ersten Schritt wird das Schutzblech im Tretlagerbereich montiert. Jetzt kommen die beiden verschiedenen Varianten ins Spiel. BB-Mount wird mit einer Schraube im Tretlagerbereich angebracht und ist damit direkt in der richtigen Position. Bei der ST-Variante wird ein halbrunde Schelle ins Schutzblech geklipst, die wiederum mit einem Gummi um das Sitzrohr fixiert wird. Beim ST-Mount ist die richtige Höhe der Befestigung zu beachten, da ein zu niedrig angebrachtes Schutzblech bei der Montage eines Gepäckträgers zu Problemen führen kann. Als Richtwert würden wir empfehlen, dass der Gummi des unteren Halters knapp oberhalb der Flaschenhalterschrauben liegt.

Übrigens: Falls du wissen möchtest, wie man das Schutzblech zusammen mit einem Gepäckträger montiert, ist der passende Artikel hier verlinkt:

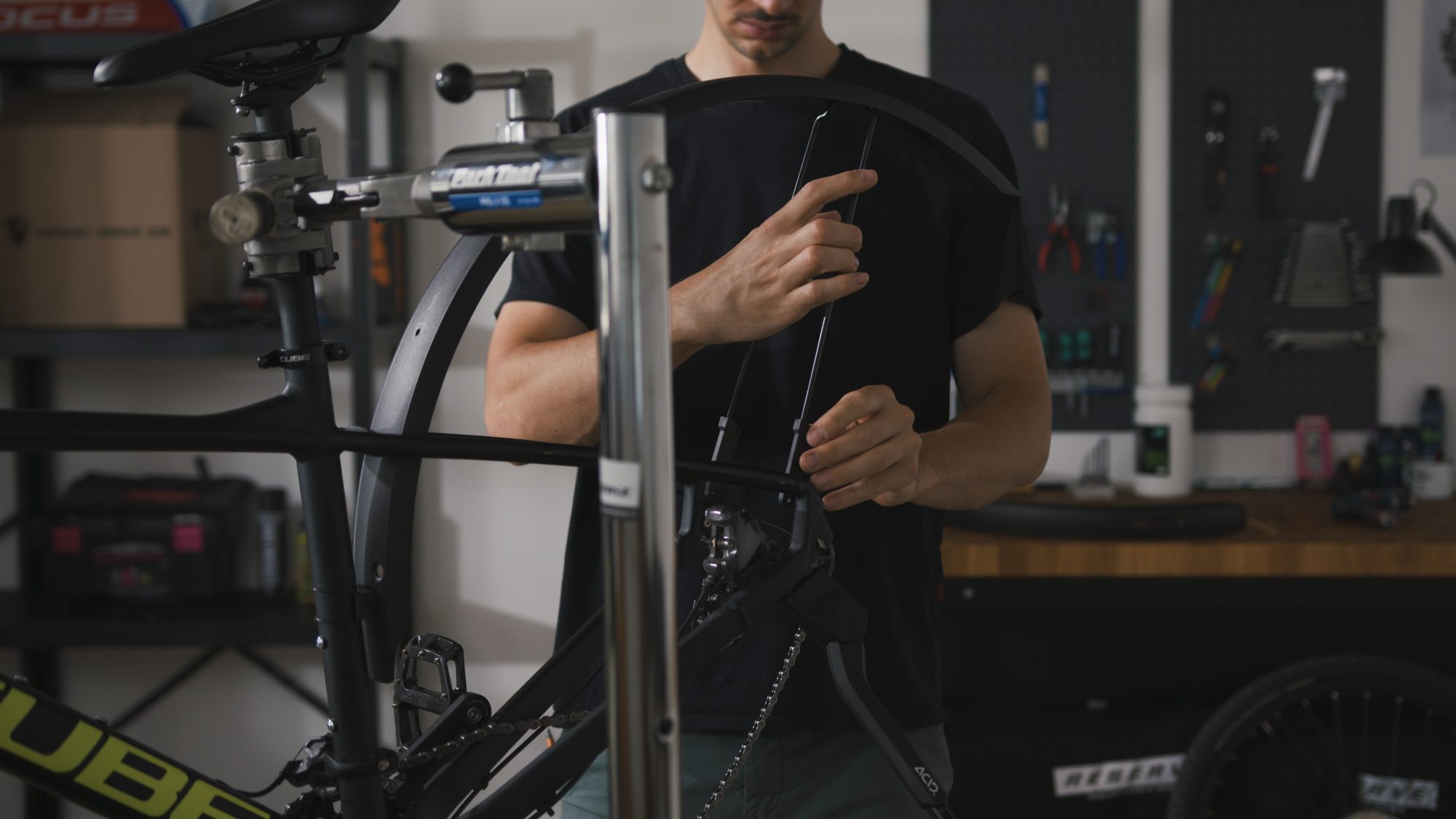

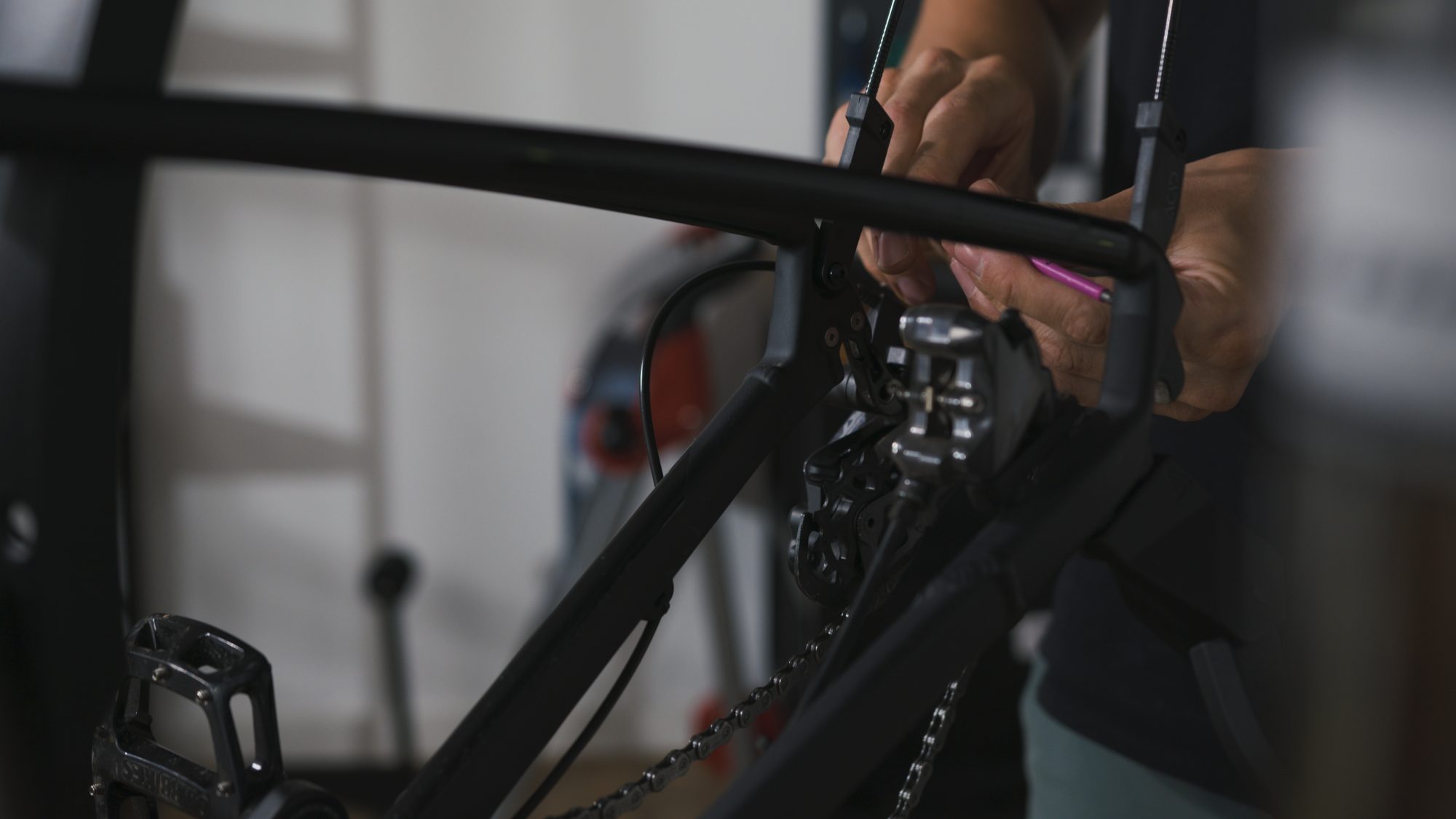

Möchtest du keinen Gepäckträger montieren, werden als nächstes die Halter für die Verstärkungsstrebe montiert. Diese werden von innen in die Ausfallenden des Bikes geschraubt. Damit du diesen Schritt problemlos durchführen kannst, solltest du das Hinterrad ausbauen. Sind die beiden Halter montiert, muss das Hinterrad wieder eingesetzt werden. Wie beim vorderen Schutzblech, justierst du nun wieder die Länge der Streben. Achte dabei auf einen gleichmäßigen Abstand zwischen dem Reifen und Schutzblech. Du musst die Streben noch nicht mit den Schrauben klemmen, denn das Schutzblech muss für die weitere Montage noch einmal vom Bike entfernt werden.

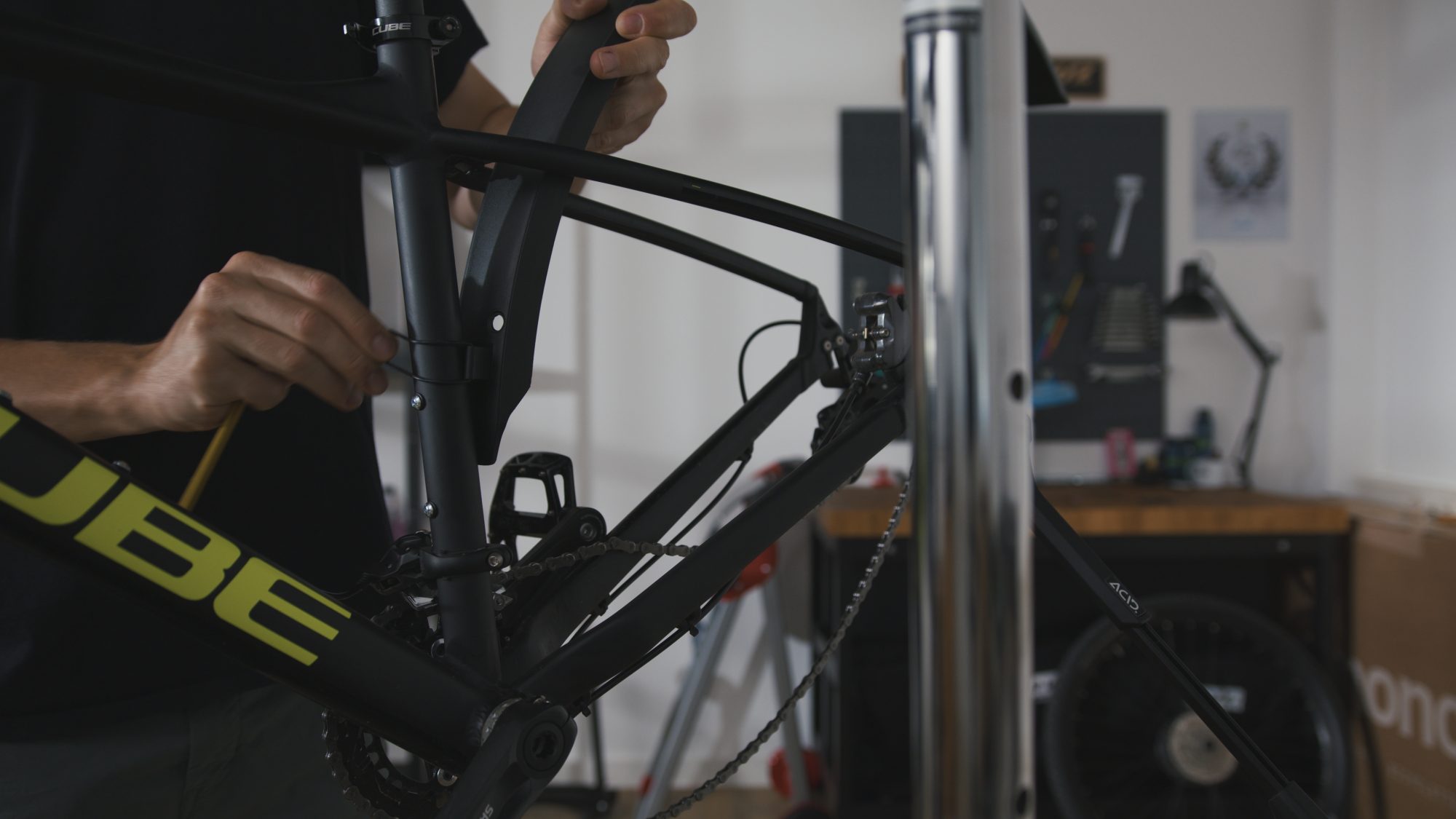

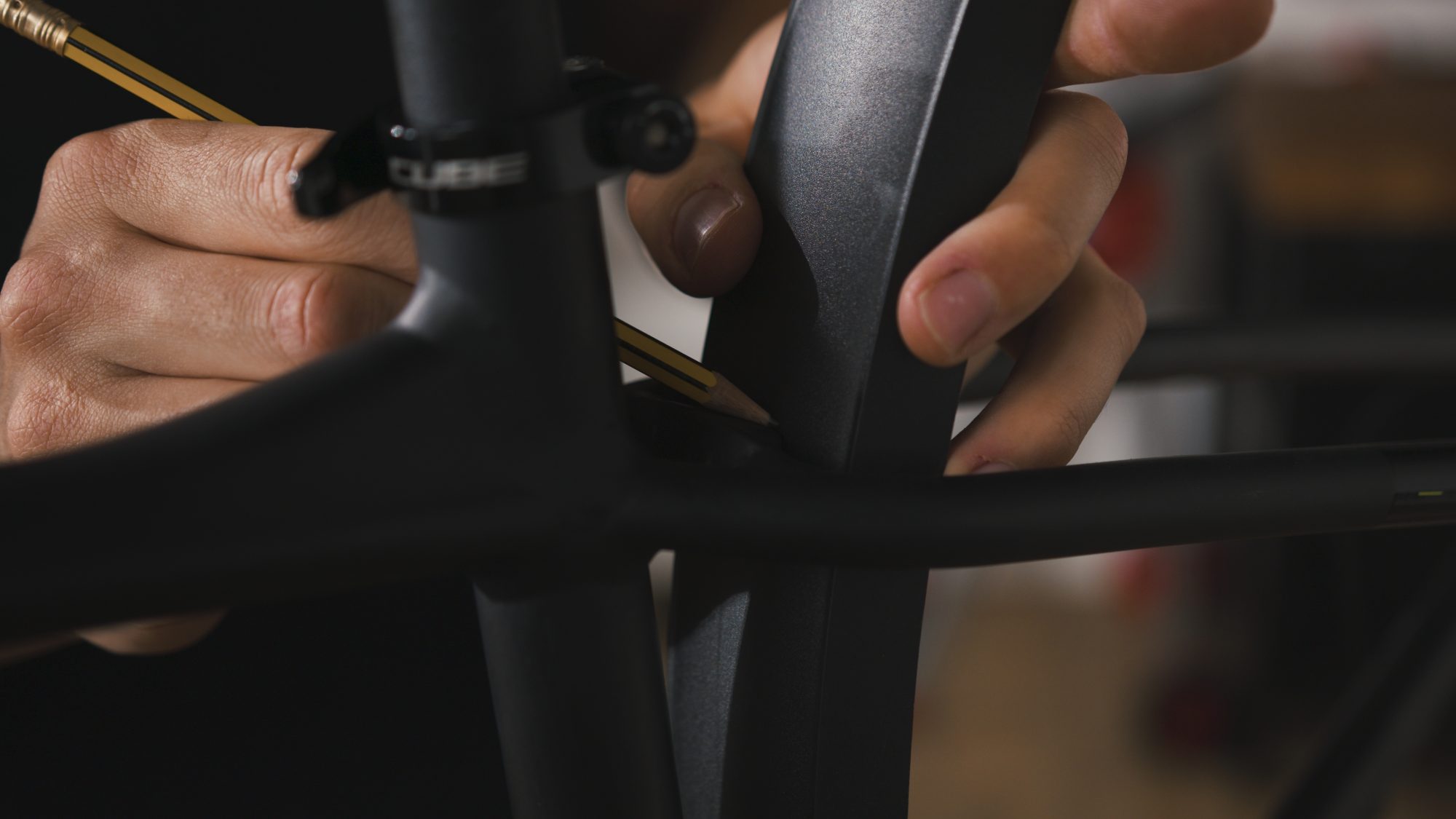

Nun fehlt nur noch die Verbindung zur Brücke an den Sitzstreben. Im Lieferumfang sind einige Adapter und Abstandshalter für die unterschiedlichen Rahmengrößen enthalten. Nachdem das Schutzblech schon an den beiden anderen Punkten fixiert ist, kannst du nun ausprobieren, welcher Adapter am besten zwischen Schutzblech und Aufnahmepunkt am Rahmen passt. Mit einem Bleistift machst du dir nun eine Markierung, wo der Abstandshalter sitzt, damit du an der richtigen Stelle bohren kannst. Demontiere das Schutzblech jetzt noch einmal.

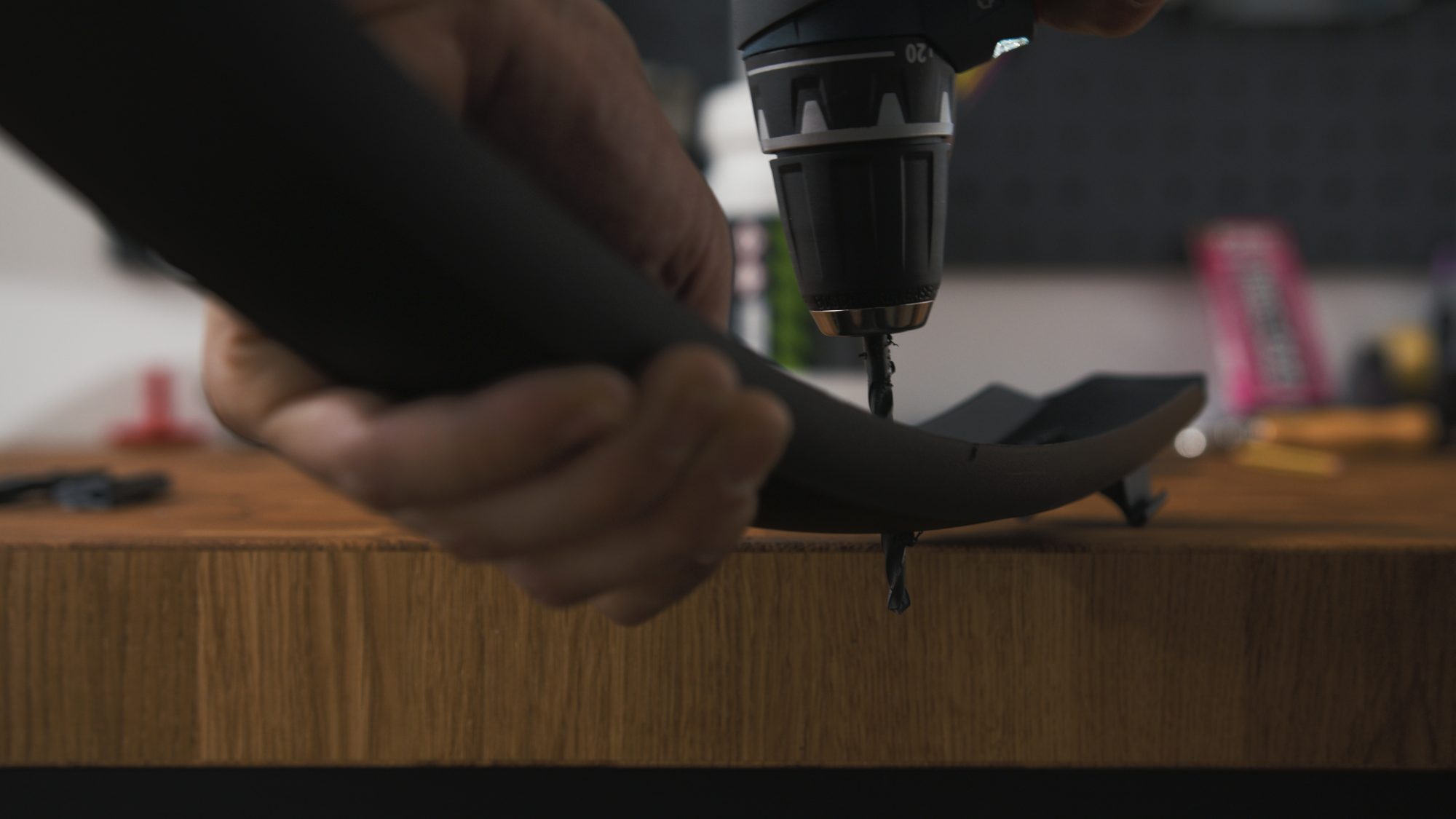

Mit einem 5 Millimeter Bohrer solltest du jetzt so mittig wie möglich an der markierten Stelle durch das Schutzblech bohren. Denk daran: Besser zweimal messen als zweimal bohren.

Zur Verschraubung in der Brücke zwischen den Sitzstreben musst du den kleinen Würfel inklusive Mutter in die vorgesehene Fassung schieben. Nun kannst du das Schutzblech an allen Stellen am Rahmen verschrauben.

Wir hoffen, dass dir diese Anleitung weitergeholfen hat. Falls du doch noch Fragen hast oder die Montage lieber von einem unserer Stores übernehmen lassen möchtest, kannst du uns gerne kontaktieren.
